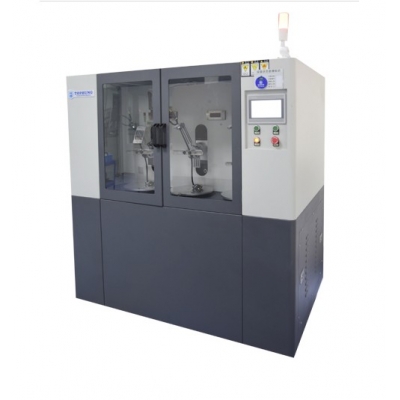

电线3D扭转试验机

电线3D扭转试验机

产品简介:

用于金属线材的在使用过程中的反复扭转-弯曲组合动作的疲劳试验,以检测金属线材在反复扭转-弯曲试验中承受塑性变形的性能和显出来的缺陷。

咨询热线:13625332720

产品详情

适用范围:

本试验机适用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为复合扭转-弯曲组合同步试验结构,主要用于金属线材的在使用过程中的反复扭转-弯曲组合动作的疲劳试验,以检测金属线材在反复扭转-弯曲试验中承受塑性变形的性能和显出来的缺陷。

符合标准:

TUV:2 PfG 2577/07.19 Requirements for Cables used in Robot System

VDE-PB-002 2:2018-07 Classification of flexible Industrial Cables

技术参数:

1、测试工位:三工位,扭转-弯曲同步测试或扭转/弯曲独立控制

2、试验方式:扭转-弯曲复合测试,样品上端固定于弯曲夹具、下端固定于旋转平台进行测试;

3、试样直径:Ф1.0~Ф30mm

4、试样速度:0~60次/分钟可调

5、弯折角度:±120°数字设定

6、扭转角度:0~±720°数字设定

7、弯折半径:10-100可设置

8、在线监测:18对监测接口,设备可扩展与多通道电阻监测仪联机在线测量导体电阻

9、弯折点与扭转点的距离:100-300mm可调节

10、控制方式:触摸屏控制+PLC,扭转-弯曲的起始角度能同步或独立设定

11、计数位数:0-99999999次

12、机台材质:主体部分:采用45#优质钢材与铝材架构

                        动力与传动:采用进口原产工业同步带与同步轮

11、机台尺寸:W1500*D850*H1650mm

12、电源:220V,50 /60Hz,10A

技术特性:

1、PLC触摸屏显示;

参数设置:机台控制相关参数;

测试条件:测试速度、测试次数、测试角度方向、控制条件等;

测试监控:设备运行状态,如电线测试时的实际次数、角度、速度、显示日期时间等;

2、无人监守:设备可通过监测样品的回路,自动判断样品的通断,侦测到回路断开时,可选择暂停设备运转测试,并以声光警示,

直至人工检查确认后再继续测试;

3、专用夹具:根据不同线径的线缆配有相适应的夹持夹具;

4、机台性能:采用昆仑通态LCD+三菱PLC+松下伺服电机,传动部件均采用原产进口产品,运行平稳,大扭力、高定位精度、

长寿命使用、低噪声;

5、在线监测:监测点分为3组,每组6对接口,可满足18对电线同时监测,接线盘安装于各工位样品正上方,方便接插线缆。

在线监测信息可外接警示信号停机控制;

6、设备可扩展与多通道电阻监测仪的联机在线测量导体电阻,并通过服务器软件进行网络信息化管理电阻测量数据;
